1、用途和特点

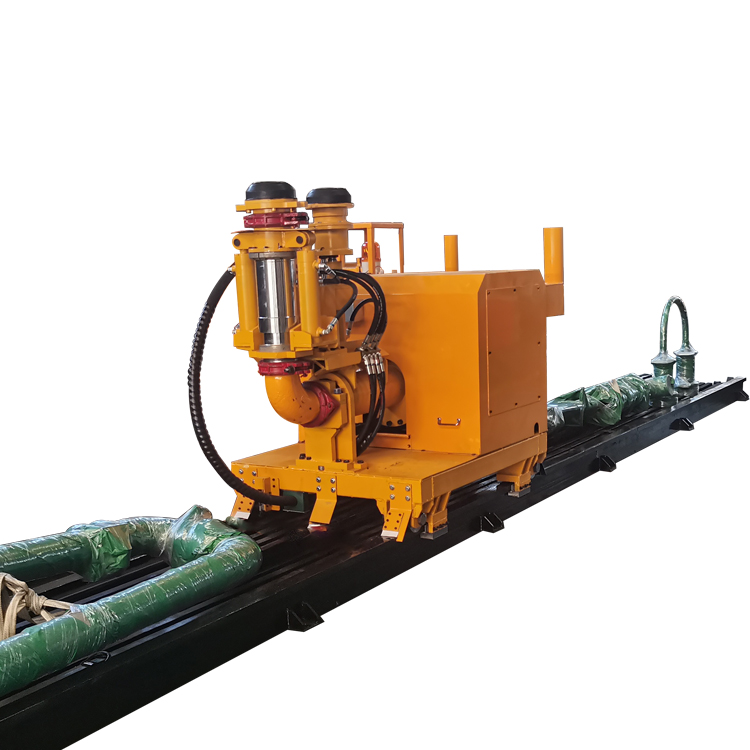

混凝土布料机适用于模板台车混凝土砂浆自动输送工艺，可以实现注浆头长度方向行走， 左、上、右三个方向的旋转和伸缩，可以满足模板台车各个注浆口的注浆工作；并配有清洗头用于各料管内残存混凝土清洗工作。
2、主要技术参数
序 号 | 项 目 | 单 位 | 规 格 |
2.1 | 注浆头（油缸驱动） | ||
2.1.1 | 旋转方向 | 左、上、右三个方向 | |
2.1.2 | 注浆头向上*小距离（距离导轨底面） | mm | 1604 |
2.1.3 | 注浆头左右*小距离（距离导轨中心线） | mm | 900 |
2.1.4 | 注浆头油缸行程 | mm | 200 |
2.2 | 清洗头（油缸驱动） | ||
2.2.1 | 清洗头油缸行程 | mm | 200 |
2.2.2 | 清洗方式 | 水气混合 | |
2.2.3 | 开启方式 | 手动 | |
2.3 | 移动平台 | ||
2.3.1 | 行走距离 | mm | 7200 |
2.3.2 | 行走速度 | 可调 | |
2.3.3 | 行程限位 | mm | 行程两端电气限位 |
2.4 | 动力系统 | ||
2.4.1 | 系统*大工作压力 | MPa | 7 |
2.4.2 | 主电机功率 | KW | 2.2 |
2.4.3 | 设备总功率 | KW | 2.5 |
2.4.4 | 油箱容量 | L | 40 |
2.4.5 | 电源线 | 三相五线制 | |
2.5 | 其他 | ||
2.5.1 | 设备外形尺寸LXBXH | 米 | 9.2X2.4X1.65 |
2.5.2 | |||
2.5.3 | 设备总重量 | Kg | 约3000 |
3、结构概述
本机器由主机部分、动力机构及电气控制系统等组成，通过液压管路及电器装置联系起来构成一个整体。
